led顯示屏安裝工程從設備的角度來講屬于機電安裝工程，即LED發光設備的安裝，其他的相關工程都是為顯示屏創造一個安裝的基礎，同時和周圍環境加以協調，其他的相關工程分別有：1)、土建基礎工程(含防雷接地)2)、鋼結構框架工程3)、外裝飾工程4)、強弱電布線及附屬設備安裝。

一、土建基礎

led顯示屏土建基礎工程是顯示屏安裝的基本工程，主要使用在戶外顯示屏工程中作為屏體承載的基座，其功能主要是兩個方面(1)將屏體重力均勻承載于地基上，防止屏體沉降。(2)平衡屏體所受風載，防止屏體傾覆。

土建基礎主要由地基部分、承臺、鋼筋混凝土基礎，預埋件、回填土幾部分構成。鋼筋混凝土由鋼筋龍骨、混凝土構成，混凝土由水泥、沙、碎石子、水按照一定比例均勻混合，又稱為砼(Tǒng)。鋼筋類似骨骼，而混凝土就像血肉，這樣結合起來達到很高的強度。作為顯示屏所用土建基礎工程，一般工期在7天到45天左右。預埋件是將預先制作的鋼結構件在混凝土灌注時一起埋入混凝土中，這樣可以為以后的外部構件安裝提供堅固的基礎，常用的預埋件有預制螺桿、預制鋼板等。

*防雷接地

戶外土建基礎工程中一般需要附加防雷接地，基本的做法是在地基工程時，用一定規格的扁鋼焊接成網格狀接地網，將接地網埋入地基中，并且將地基土壤做一定的處理，使之電阻下降達到防雷接地的要求，然后將混凝土中的鋼筋與之多點焊接，并且用扁鋼多點引出地面，以便和以后的結構進行聯接，使整個構件具備防雷接地。接地電阻的測量一般采用接地電阻測量儀，阻值一般要求小于10W(歐姆)。

二、鋼結構框架的基本介紹

led顯示屏鋼結構框架工程是顯示屏安裝的基本工程，顯示屏部件通過鋼結構框架將屏體牢固拼接成為一個整體，并且將屏體和建筑主體聯接在一起，承載屏體的重量和所受的其他外力，同時還是其他設備、外裝飾的安裝基礎。鋼結構框架主要的構成是鋼柱支撐(主要用于立柱結構)、底座(主要用于落地安裝)、屏體主框架、聯接緊固件。

鋼柱支撐主要用于立柱式安裝，底部和土建基礎通過預埋件聯接，起到承托上部屏體的作用，制作方式是采用規定厚度的鋼板彎卷焊接而成。屏體主框架主要采用焊接的方式制作，也可采用預制件螺栓聯接。主要是3個部分：a.屏體固定結構b.裝飾包邊結構c.后部維修結構(針對大的屏體)。

*化學植筋的介紹

化學植筋即在已有混凝土結構或構件上根據工程擬需用鋼筋、螺桿，以適當的鉆孔和深度，采用化學膠粘劑使新增的擬用鋼筋與混凝土粘結牢固，并使新增鋼筋(通常稱為植筋)能發揮設計所期望的性能。作用在植筋上的拉力通過化學膠粘劑向混凝土中傳遞。化學植筋工藝簡單，錨固快捷，安全可靠，因而廣泛應用于結構加固、補強、新老結構連接、補埋鋼筋、后埋鋼構件等方面。

在led顯示屏安裝工程中主要用于已成型的土建結構上，原來沒有預埋聯接構件的地方，通過化學植筋的方法將鋼結構框架與土建結構聯接在一起，主要用的產品是化學錨栓。

三、外裝飾工程的基本介紹

led顯示屏外裝飾工程是利用結構聯接件或者粘結劑將裝飾裝修材料固定到鋼結構框架的外部，使之達到一個美觀大方的外形，并且達到防水(針對戶外)等防護目的。

常用裝飾材料的介紹

不銹鋼：一般裝飾使用的不銹鋼主要有亞光拉絲不銹鋼、鏡面不銹鋼，可以根據客戶要求選用。常用的厚度有0.8毫米、1.0毫米、1.2毫米、1.5毫米等等，一般是根據包邊面積大小決定材料厚度

鋁(扣)板：鋁板是選用鋁合金板材通過機械方式壓制成固定大小，通過聯接件固定到鋼結構框架上，顏色可以選用多種，缺點在于成本較高，大小需預先做好，現場不易更改。

鋁塑板：是十分常用的一種裝飾材料，結構是在塑料基板上覆蓋一層薄鋁層，在外露面的漆層面采用氟碳噴涂的方式進行保護，優點是顏色較多，耐候性好，重量輕，易于現場制作。常用的規格有戶內板、戶外板;厚度有3毫米(戶內)、4毫米(戶外)。

其他材料：常用的其他材料有玻璃膠、耐候密封膠，結構密封膠、鋁方管、木龍骨、木夾板等等，這些材料主要是作為外裝飾板的基板和密封、防水。

四、顯示屏的幾種安裝方式的介紹

由于安裝方式很難說法統一，故以下按照屏體結構受力點進行講解，led顯示屏實際是一個六面體，只有正面是顯示屏，不能進行受力聯接，其他五個面皆可以進行受力聯接。

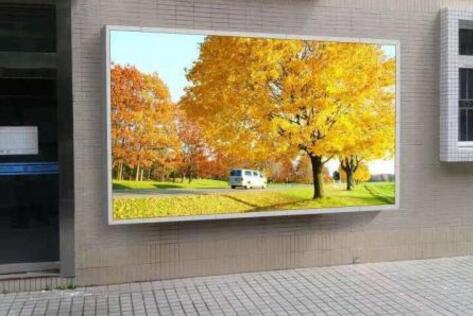

a.背部：利用背部進行安裝的常用方式有壁掛，還有整體固定于墻體上。

b.頂部：利用頂部進行安裝的常用方式有吊裝。

c.兩側：利用兩側進行安裝的常用于兩個柱體之間的屏體安裝。

d.底部：利用底部進行安裝的常見于獨立的柱體支撐，還有基座安裝。

e.混合式：受力點不止一面，通常是兩面以上的協同受力，常用方式有嵌入式。

五、簡述顯示屏強弱電方面的設備及控制

a.強電方面

供電系統的制式：led顯示屏強電供電常用的供電系統有三相五線制(TN-S系統)、三相四線制、單相三線制。

三相五線制是供電系統提供三相(A/B/C)電壓，一個零線(N)，一個保護接地線(PE)，相電壓為380V，相零電壓為220V，led顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用。

三相四線制是三相五線制中沒有提供保護接地線，常用于沒有金屬外殼的設備，無需外殼保護接地，常用于照明，通常是不能用于顯示屏供電，需要加布保護接地線。

單相三線制是三相五線制的簡化版，供電系統提供單相電壓，其他同三相五線制。常用于供電功率較小的led顯示屏，一般不超過6-8Kw。

強電線纜介紹：

工程上常用的電纜(電線)：銅芯聚氯乙烯絕緣聚氯乙烯護套電纜(電線)一般標識為VV、RVV。一般用于配電柜到顯示屏布線;顯示屏箱體布線，設備布線。銅芯聚氯乙烯絕緣電纜(電線)一般標識為RV。一般用于配電柜內部走線;顯示屏內部走線(需外加線管或線槽)。

三相五線制供電時電纜(電線)的標識為VV(4×502+1×252)表示五根

銅芯聚氯乙烯絕緣聚氯乙烯護套電纜相線、零線截面是50mm2，地線截面25mm2

各線的顏色定義：A相——黃色;B相——綠色;C相——紅色;零線——淡藍色(黑色);PE線——黃綠雙色線

線纜的截面面積一般為1.0、2.5、4、6、10、16、25、35、50、70、90、120等規格，我們可以根據負載的大小選擇合適的電纜(電線)。

導線的安全載流了通常情況下可以按照下面的口訣估算：

二點五下乘以九，往上減一順號走

三十五乘三點五，雙雙成組減點五

條件有變加折算，高溫九折銅升級

穿管根數二三四，八七六折滿載流

以上表格數據以依據單芯鋁線，單芯銅線容量相應升高一個等級。

如果采用多芯線需要打9折。

舉例說明：50×3=150打

九折后是150×0.9=135(A)表明50平方線的載流量是135A

承載的功率(Kw)=載流量x220/1000

b.弱電方面

通訊線纜的介紹：led顯示屏工程上常用的弱電線纜有4對超五類雙絞線(網絡線)、屏蔽軟電線、光纖、同軸電纜等。

4對超五類雙絞線因常在局域網布線中又稱為8芯網絡線，是由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞(STP)和非屏蔽雙絞線(UTP)。在顯示屏工程中用于顯示屏信號近距離通訊(不大于100米)，還可以用于顯示屏其他的控制信號的傳遞。一般長度規格為305米/箱(1000英尺)。

屏蔽軟電線類似普通的電線，線徑規格也與之相同，主要是在護套層和內部線纜之間有一層金屬網狀屏蔽層，特點是線纜的編織密度更高，線更柔軟，易于敷設，防信號干擾。

同軸電纜以硬銅線為芯，外包一層絕緣材料。這層絕緣材料用密織的網狀導體環繞，網外又覆蓋一層保護性材料。有兩種廣泛使用的同軸電纜。一種是50歐姆電纜，用于數字傳輸，由于多用于基帶傳輸，也叫基帶同軸電纜，常用于網絡聯接。另一種是75歐姆電纜，用于模擬傳輸。常用于有線電視射頻信號，普通視頻信號傳輸。
